Luftwechselrate im Reinraum: ACH-Richtwerte, Berechnung und Einflussfaktoren

Einleitung

Die Luftwechselrate (LWR), auch bekannt als Air Changes per Hour, kurz ACH, ist einer der zentralen Parameter bei der Auslegung eines Reinraums oder einer sauberen Prozesszone. Sie gibt an, wie oft das gesamte Luftvolumen eines Raums pro Stunde durch gefilterte Luft ersetzt wird. Wer zu wenig Luftwechsel plant, riskiert Partikelakkumulation und Qualitätsprobleme. Wer zu viel plant, zahlt dauerhaft unnötig hohe Betriebskosten, und zwar nicht linear, sondern exponentiell.

Dieser Artikel zeigt, welche Richtwerte für welche ISO-Klasse tatsächlich gelten, warum viele der im Internet kursierenden Zahlen weder normativ noch empirisch belastbar sind, und wie Sie den benötigten Luftdurchsatz für Ihre Anlage konkret berechnen.

Was ist die Luftwechselrate, und wie berechnet man sie?

Die Luftwechselrate beschreibt das Verhältnis zwischen dem stündlich gefiltert zugeführten Luftvolumen und dem Raumvolumen:

ACH = Gefiltertes Luftvolumen pro Stunde (m³/h) ÷ Raumvolumen (m³)

Beispiel: Ein Raum mit 56 m³ Volumen, dem 2.240 m³ gefilterte Luft pro Stunde zugeführt werden, hat eine Luftwechselrate von 40 ACH. Das entspricht dem Planungsrichtwert für ISO 7.

Die Herausforderung liegt in der richtigen Zielgröße: Welche ACH-Zahl ist für Ihre ISO-Klasse tatsächlich erforderlich, und wie erreichen Sie sie mit der richtigen Hardware?

Luftwechselrate nach ISO-Klasse: Richtwerte im Überblick

Ein verbreitetes Missverständnis: Viele Quellen im Internet, einschließlich KI-generierter Antworten, nennen ACH-Richtwerte und schreiben sie der DIN EN ISO 14644-1 zu. Tatsächlich definiert ISO 14644-1 ausschließlich Partikelkonzentrationsgrenzwerte pro Reinheitsklasse. Die Norm enthält keine ACH-Vorgaben. Was im Netz als „ISO-Richtwerte" kursiert, sind teils veraltete Planungsempfehlungen aus Sekundärquellen, teils ungeprüft weiterverbreitete Zahlen, häufig deutlich überdimensioniert.

Die ISO 14644-1 definiert Reinheitsklassen ausschließlich über die maximal zulässige Partikelkonzentration. Beispielsweise erlaubt ISO 7 maximal 352.000 Partikel ≥ 0,5 µm pro Kubikmeter Luft. Die ACH-Zahl, die benötigt wird, um diesen Grenzwert zu erreichen, ist keine Konstante. Sie hängt von der spezifischen Partikelgenerierungsrate im Raum ab. Ein hochautomatisierter ISO-7-Reinraum ohne menschliche Präsenz benötigt einen Bruchteil der Luftwechselrate desselben Raums mit fünf Werkern bei manueller Montage.

Bei Nordair Systems haben wir die tatsächlich erforderlichen Luftwechselraten über hunderte Projektauslegungen empirisch validiert. Das Ergebnis ist ein einfaches, belastbares Modell: Jede ISO-Stufe verdoppelt den Luftwechselbedarf.

‍‍

Hinweis: Maßgeblich für die Zertifizierung ist der Nachweis der tatsächlichen Partikelkonzentration gemäß DIN EN ISO 14644-1:2015, nicht die ACH-Zahl. Die Luftwechselrate ist ein Auslegungsparameter, kein Zertifizierungswert. Die Spalte „Häufig zitiert" gibt die Bandbreiten wieder, die in deutschsprachigen Internetquellen und KI-generierten Antworten am häufigsten genannt werden. Die etablierten internationalen Planungsreferenzen (ASHRAE Design Guide for Cleanrooms, Whyte 2011) liegen teilweise deutlich niedriger. Das bestätigt den Befund, dass die im Netz verbreiteten Werte aus dem konservativsten GMP-Kontext stammen und ohne Quellenprüfung übernommen wurden.

Die in Deutschland ergänzend gültige VDI-Richtlinie 2083 Blatt 1 übernimmt die ISO-Klassifizierung vollständig und ergänzt sie um Aspekte wie Energieeffizienz und branchenspezifische Hinweise für Mikroelektronik und Photonik. Für die Berechnung der benötigten Überschussluft zur Aufrechterhaltung des Differenzdrucks ist zusätzlich VDI 2083 Blatt 19 (Dichtigkeit von Reinräumen) relevant: Je dichter der Baukörper, desto weniger Luftüberschuss muss das Lüftungssystem fördern.

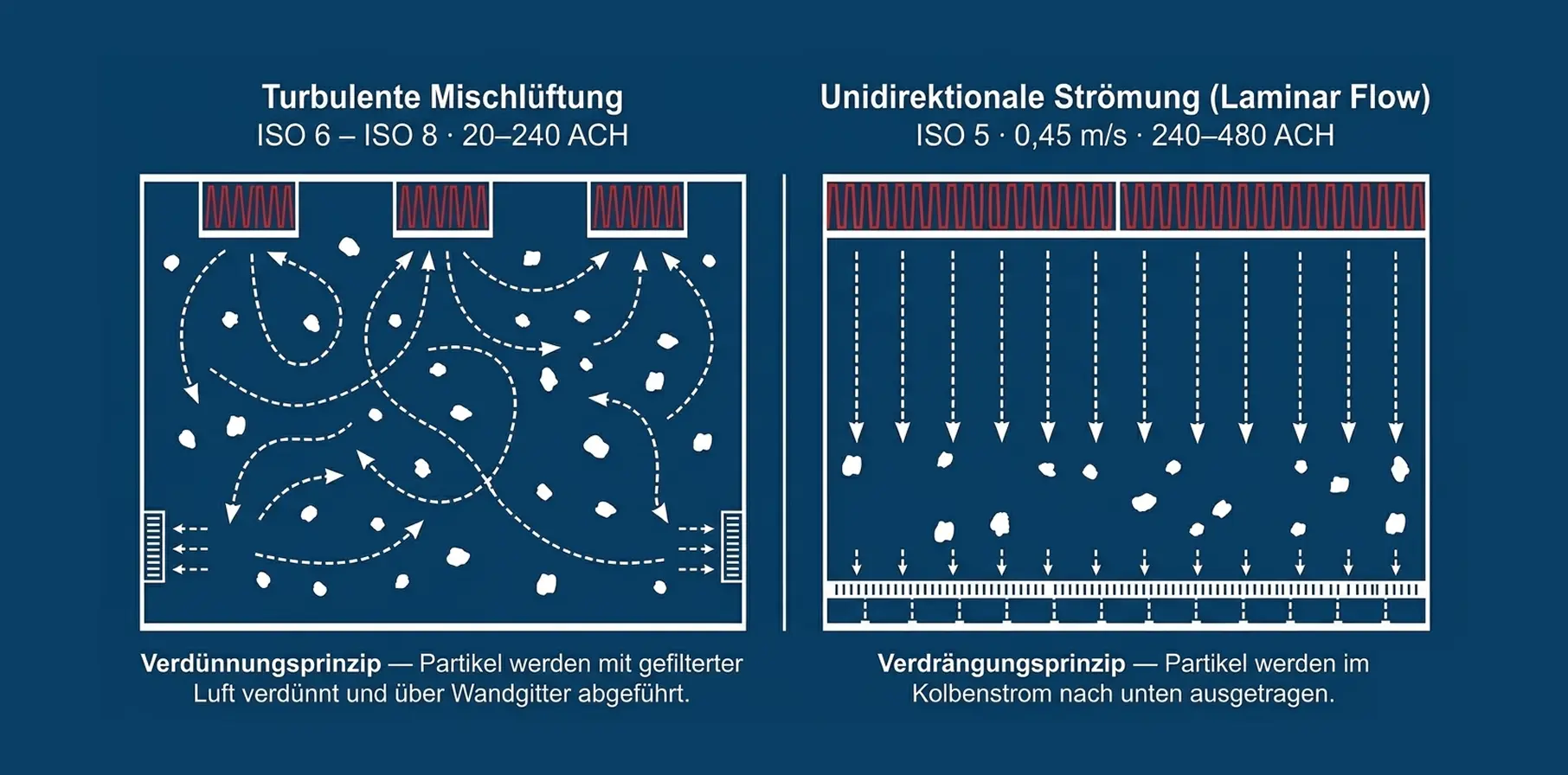

Laminar Flow: Wenn Luftgeschwindigkeit wichtiger ist als ACH

Bei ISO 5 und darunter wird die ACH-Zahl als Planungsgröße weitgehend irrelevant. Entscheidend ist die Strömungsgeschwindigkeit.

Unidirektionale Strömung (Laminar Flow) funktioniert nach einem grundlegend anderen Prinzip als turbulente Mischlüftung: Die gefilterte Luft fließt in einem gleichmäßigen, parallelen Strom von der HEPA-Filterfläche nach unten und transportiert Partikel direkt aus dem Arbeitsbereich ab, anstatt sie nur zu verdünnen. Die gesamte Deckenfläche (oder Wandfläche bei horizontalem Flow) muss mit Schwebstofffiltern belegt sein, typischerweise mit einem Filterabdeckungsgrad von über 80 %. Die Luft senkt sich als homogener, paralleler Kolben über den Arbeitsbereich ab und erfasst emittierte Partikel auf dem kürzesten geometrischen Weg, ohne laterale Rückvermischung.

Der Zielwert: Gemäß DIN EN ISO 14644-3 liegt die empfohlene Luftgeschwindigkeit für unidirektionale Strömung bei 0,45 m/s ± 20 %, gemessen 150 bis 300 mm unterhalb der Filteraustrittsfläche. Das entspricht einem Bereich von 0,36 bis 0,54 m/s. Der EU-GMP-Leitfaden Annex 1 (2022) bestätigt diesen Richtwert für offene Reinraumanwendungen.

Wichtig für die Praxis: Die ISO 14644-3 misst die Strömungsgeschwindigkeit direkt unter dem Filter (150 bis 300 mm Abstand zur Filterfläche, Messung per kalibriertem Hitzdraht- oder Flügelradanemometer in einem definierten Gitter). Der EU-GMP Annex 1 fordert denselben Wert auf Arbeitshöhe. Da sich der Luftstrahl durch Scherreibung mit der Umgebungsluft auf dem Weg nach unten leicht abbremst, muss die Austrittsgeschwindigkeit am Filter bei größerer Raumhöhe marginal höher eingestellt werden, um auf Arbeitshöhe noch 0,45 m/s zu erreichen.

Warum genau 0,45 m/s? Der Wert, historisch abgeleitet aus den NASA-Spezifikationen der 1960er Jahre (90 feet per minute), ist ein experimentell ermittelter Kompromiss zwischen zwei physikalischen Grenzfällen:

• Zu langsam (< 0,36 m/s): Jede Wärmequelle im Reinraum, ob menschlicher Körper (~100 W sensible Wärmeabgabe) oder Betriebsmittel, erzeugt eine nach oben gerichtete konvektive Aufströmung (Thermal Plume). Ist die abwärts gerichtete Strömung zu schwach, wird sie von diesen thermischen Plumes durchbrochen. Partikel stagnieren oder steigen entgegen der Schwerkraft in die Arbeitszone auf.
• Zu schnell (> 0,54 m/s): Trifft die Strömung auf ein Hindernis (Arbeitstisch, Robotikkomponente, Kopf eines Werkers), kommt es an der Anströmkante zur Strömungsablösung. Bei zu hoher Reynolds-Zahl entstehen auf der Leeseite Nachlaufgebiete mit Wirbelablösungen und lokalen Rückströmungen. Diese Mikroturbulenzen fangen Kontaminanten ein, anstatt sie abzutransportieren.

0,45 m/s ist exakt der Sweet Spot, bei dem die Strömung thermische Plumes zuverlässig überwindet, ohne zerstörerische Wirbelschleppen an Hindernissen zu erzeugen.

Konsequenz für die Auslegung: Wer eine Laminar Flow Box oder eine Reinraumkabinen-Konfiguration für ISO 5 plant, spezifiziert die Filterbedeckungsfläche und FFU-Leistung auf Basis der Zielgeschwindigkeit, nicht auf Basis einer ACH-Zahl. Die hohen Luftwechselzahlen (160+ ACH) ergeben sich dann rechnerisch als Folge der Laminarströmung, nicht umgekehrt. Wer eine Laminar-Flow-Zone anhand einer fiktiven ACH-Zahl dimensioniert, begeht einen methodischen Fehler.

Einflussfaktoren auf die Luftwechselrate

Die Richtwerte aus der Tabelle sind Ausgangspunkte, keine Absolutwerte. Drei Faktoren bestimmen, ob die theoretische ACH-Zahl in der Praxis ausreicht:

Personalbelegung und Prozesse

Der Mensch ist die größte Partikelquelle im Reinraum. Der physiologische Prozess der Desquamation, das kontinuierliche Abstoßen abgestorbener Hautschuppen aus dem Stratum corneum, setzt ununterbrochen Partikel frei. Diese Hautschuppen, oftmals mit Mikroorganismen besiedelt, fungieren als Trägermaterial für Kontaminationen (sogenannte Microbe Carrying Particles).

Die kinetische Dispersion, also die Freisetzung von Partikeln in Abhängigkeit von der Körperbewegung, wurde in den kanonischen Dispersionsmodellen von William Whyte umfassend quantifiziert:

Datenquelle: Whyte, W. (2011). Cleanroom Technology: Fundamentals of Design, Testing and Operation (2nd ed.). Wiley & Sons.

Praktisch bedeutet das: Für einen Einzelarbeitsplatz in einer ISO-7-Zone sind 40 ACH in der Regel ausreichend. Steigt die Belegung auf fünf Mitarbeiter mit Bauteilhandling, erhöht sich die Partikelgenerierungsrate um den Faktor zehn. Der Planungswert muss entsprechend nach oben angepasst werden. Die Konzentration der Kontaminanten im Raum ist direkt proportional zur Generierungsrate und umgekehrt proportional zum Zuluftvolumen. Ein stur nach Tabelle dimensionierter Raum, der die kinetische Partikeldispersion ignoriert, wird im operativen Betrieb aus dem Ruder laufen.

Differenzdruck

Reinräume werden mit leichtem Überdruck gegenüber der Umgebung betrieben (typischerweise mindestens 10 Pa gegenüber dem angrenzenden Bereich). Dieser Überdruck verhindert, dass unkontrollierte Luft durch Fugen oder Öffnungen eindringt. Die ISO 14644-4 empfiehlt 5 bis 15 Pa, der strengere EU-GMP Annex 1 mandatiert 10 bis 15 Pa zwischen benachbarten Bereichen unterschiedlicher Reinheitsklassen. In der Praxis werden kritische Zonen oft mit noch höheren Drücken (z. B. 21 Pa) gefahren, um einen Sicherheitspuffer gegen transiente Störungen wie das abrupte Öffnen von Schleusentüren und den graduellen Druckabfall durch sich zusetzende Filter aufzubauen.

Eine Reinraumkabine von Nordair Systems ist als Überdrucksystem ausgelegt: Die Filter-Fan-Units fördern dauerhaft mehr gefilterte Luft in die Kabine, als durch Undichtigkeiten entweichen kann. Der für den Überdruck notwendige permanente Überschussvolumenstrom (Make-up Air) muss in die ACH-Kalkulation integriert werden.

Die Druckkaskade (sauberste Zone mit höchstem Druck, angrenzende Schleuse mit mittlerem Druck, Umgebung mit Umgebungsdruck) ist ein entscheidendes Planungsmerkmal, das direkt mit der ACH-Auslegung zusammenhängt. Je dichter der Baukörper gemäß VDI 2083 Blatt 19 (Dichtigkeit von Reinräumen) ausgeführt ist, desto weniger Überschussluft muss die Lüftungsanlage fördern.

GMP-Anforderungen

Wer Arzneimittel oder Medizinprodukte produziert, unterliegt dem EU-GMP-Leitfaden mit den Klassen A bis D. Diese Klassen korrelieren mit ISO-Klassen (z. B. Grade A ≈ ISO 5), definieren aber massive Zusatzanforderungen: mikrobiologische Grenzwerte, kontinuierliches Viable Monitoring, eine holistische Contamination Control Strategy (CCS) gemäß der 2022 revidierten Fassung des Annex 1. Dieser Aufwand ist für pharmazeutische Sterilproduktion zwingend, für industrielle Anwendungen in Photonik, Feinmechanik oder Metallbearbeitung jedoch weder normativ gefordert noch wirtschaftlich sinnvoll.

An dieser Stelle sei klar angemerkt: Nordair Systems ist nicht auf GMP-Anforderungen spezialisiert. Für unsere Kunden aus Photonik, Feinmechanik oder Metallbearbeitung sind ISO 14644 und VDI 2083 der maßgebliche Rahmen. Die überdimensionierten ACH-Werte, die im Internet kursieren, stammen häufig aus genau diesem GMP-Kontext und werden fälschlicherweise auf industrielle Anwendungen übertragen, wo inerte Partikel als physikalischer Störfaktor zählen, nicht mikrobiologische Replikation.

Praxisbeispiel: Luftwechselrate berechnen und auf Hardware übersetzen

Angenommen, Sie planen eine saubere Insel für die Bauteilhandhabung und Verpackung nach der Reinigungsanlage. Zielklasse ISO 7:

Schritt 1: Raumvolumen bestimmen

• Fläche: 5 m × 4 m = 20 m²
• Raumhöhe: 2,8 m
• Volumen: 20 m² × 2,8 m = 56 m³

Schritt 2: Ziel-ACH festlegen

• ISO 7 Praxis-Richtwert (Nordair, empirisch validiert): 40 ACH
• Für einen Arbeitsplatz mit 2 Personen und mäßiger Aktivität ist dieser Wert ausreichend. Bei höherer Personalbelegung oder partikelintensiven Prozessen wird nach oben angepasst.

Schritt 3: Benötigten Luftdurchsatz berechnen

• Luftdurchsatz = 56 m³ × 40 ACH = 2.240 m³/h

Schritt 4: Hardware ableiten

• Eine Nordair Systems Reinraumkabine mit entsprechend ausgelegten Filter-Fan-Units liefert diesen Durchsatz bei der erforderlichen Filterbedeckung für ISO 7.
• Die genaue FFU-Konfiguration hängt von Raumgeometrie, Filterbedeckungsgrad, Rückluftführung und dem benötigten Überschussvolumenstrom für den Differenzdruck ab. Das wird in der Auslegungsberatung bestimmt.

Der entscheidende Punkt: Die Berechnung ist nicht aufwendig. Die Fehler entstehen meistens nicht bei der Formel, sondern bei der Annahme der Randbedingungen. Falsche Personalbelegung, fehlender Differenzdruckpuffer, unterschätzte Prozesspartikel. Oder eben überdimensionierte Richtwerte, die aus dem falschen Kontext übernommen wurden und den Energiebedarf der Anlage unnötig vervielfachen.

Abbildung: Eine Reinraumkabine von Nordair Systems

‍

Welche Luftwechselrate braucht eine Schleuse oder ein Umkleideraum?

Schleusen und Umkleideräume sind keine Reinräume, aber kritische Übergangszonen. Ihre Aufgabe ist es, den Partikelübertrag aus der Umgebung in den Reinraum zu minimieren.

Als Richtwert gilt für Schleusen und Umkleideräume typischerweise 10 bis 20 ACH (ISO-8-Niveau). Das entspricht dem niedrigsten Ende der Reinraumklassifikation, aber einem Vielfachen der ACH-Rate normaler Büro- oder Produktionslüftung.

Warum ist dieser vergleichsweise niedrige Wert ausreichend, obwohl das Einkleiden extrem partikelintensiv ist? Die Antwort liegt im geometrischen Volumen und der Erholzeit (Recovery Time): Da Schleusen in der Regel ein kleines Raumvolumen aufweisen, erzeugen 20 ACH einen schnellen Luftaustausch. Die Erholzeit, also die Zeitspanne, die das System benötigt, um die Partikelkonzentration nach einer kurzzeitigen Kontaminationsspitze (z. B. durch Türöffnung oder Umkleiden) wieder um den Faktor 100 zu reduzieren, bleibt kurz genug, um den Reinraum nicht zu kompromittieren.

Die Druckhierarchie ist dabei entscheidend: Der Reinraum hat den höchsten Überdruck, der Umkleideraum einen mittleren Überdruck gegenüber der Umgebung. Luft strömt immer von sauber nach weniger sauber. Niemals umgekehrt. Dieser kaskadierende Aufbau garantiert den von der ISO 14644-4 geforderten Schutz vor Infiltration, unabhängig davon, ob die Tür zur Schleuse gerade geöffnet ist oder nicht.

Fazit: Luftwechselrate ist ein Auslegungsparameter, kein Zertifizierungswert

Die häufige Verwechslung: Viele glauben, eine bestimmte ACH-Zahl zu erreichen bedeutet, eine ISO-Klasse zu erfüllen. Das stimmt nicht. Die ISO-Klasse wird durch Partikelzählung nachgewiesen, nicht durch eine Messung der Luftwechselrate.

Ebenso verbreitet: Die Annahme, dass die im Internet kursierenden ACH-Bereiche aus der ISO 14644-1 stammen. Das ist nicht der Fall. Die Norm definiert Partikelgrenzwerte. Die ACH-Werte, die ihr fälschlicherweise zugeschrieben werden, stammen aus GMP-orientierten Planungsleitfäden und wurden über Sekundärquellen und KI-generierte Inhalte als vermeintliche Normwerte verbreitet. Mit realen Konsequenzen: überdimensionierte Anlagen, vervierfachte Energiekosten und Reinraumkonzepte, die mehr Luft bewegen als der Prozess erfordert.

Die ACH-Zahl ist das Werkzeug, um die Partikelklasse in der Praxis zuverlässig zu erreichen und zu halten. Wer mit validierten Richtwerten plant und die Einflussgrößen (Personalbelegung, Prozesspartikel, Differenzdruck) realistisch einschätzt, baut eine Anlage, die im Betrieb funktioniert. Ohne Overengineering.
